标题: 想换显卡而对显卡不了解的菜鸟们进来看下，昨天看到的一篇好文章，转来帮大家扫盲
对于想要买显卡的朋友来说，最头疼的莫过于如何去选择一张显卡。就正如大部分人买显卡的时候说：老板，给我一张七彩虹的显卡。这种对白只会让奸商宰得更开心，等到自己对显卡性能有所了解的时候，已经后悔莫及。因此，今天的显卡篇会从如何挑选合适显卡的角度来教大家认清一些参数。　　对于显卡的选择，永远都是性能放在首位，其次才需要谈做工和用料。因为显卡的性能集中在显卡核心和显存这两个重点上，而这两块往往是成本最高的部件。因此在同价位上，我们必须优先考虑性能更强的显卡，然后再从性能相同的角度考虑做工。
　　我们将会从显卡的性能指标识别，包括核心性能排序，显存选择优先级别对显卡的性能进行详细解析，确保大家不会买回一张例如9300GS这种修炼了葵花宝典的神卡回家。然后再从显卡的做工进行分析，判断显卡做工的合理性。
　　显卡核心性能与工艺详解
　　显卡的核心性能，主要是指GPU的性能，但也包括其他方面。显卡的核心详细点分为以下几个分支
　　1:显卡核心：例如AMD的RV730，RV740，RV770，RV790，也如Nvidia的G92，G200等等。这些核心名字不同，其内部的显卡处理单元也不同，性能自然不同——这是显卡最本质的性能差异。

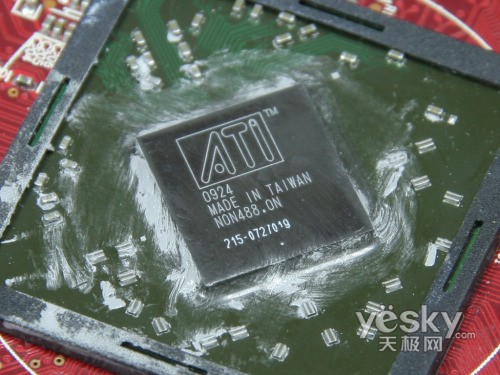

AMD RV740核心

　　不同的显卡芯片都会有相应的核心代号。因为核心代号是用来代表整个系列的。但正如上面一大堆显卡核心代号看上去特别复杂一样，我们有一个简单识别显卡核心性能的办法：AMD的显卡核心性能基本上是从低到高的，例如RV730要比RV770弱，而最强的是RV790。当然，如果涉及到上一代，例如RV670，那就比较难比较了。通常上一代的高端(RV670)会等于这一代的中低端性能。所以从性能角度来看，RV670》RV730。

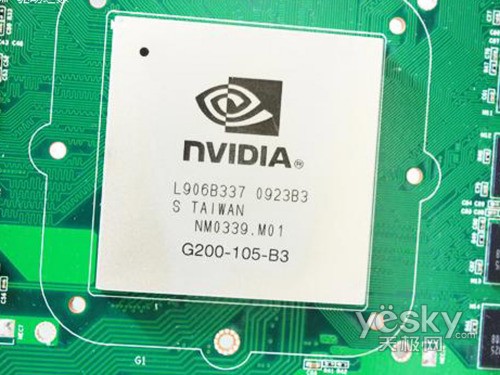

Nvidia G200核心

　　至于Nvidia的显卡，由于经常换马甲，所以我们还得一分为二去看。Nvidia的核心命名正好以G200为分界线。在G200这款核心以下，有G92，G94，G96，G80诸如此类的产品。在G9X这一代下，核心性能的命名正好跟AMD相反，数字越小的，性能越强悍，例如G92>G94>G96。而G200则比较有特色，它衍生出相当多的产品，但这些产品都是由这块G200核心通过屏蔽等手段产生，因此暂时还无法排序。
　　2: 芯片工艺：例如55纳米，40纳米。一般而言，越新的工艺会带来体积上的减少，集成度也会更高。在同样的一块核心下采用了更先进的工艺，意味着功耗会有所降低，而且频率也会相应提高。
　　剖析显卡命名认清马甲本质
　　一般来说，显卡名称相比核心代号更为容易让人记住。就像AMD现在热卖的HD4830这种命名。一般而言，显卡名称是跟核心代号有所对应的，但依然有例外，所以我们分开来说。
　　1：屏蔽
　　一款核心，例如RV770，它能衍生出3款产品，屏蔽了160个流处理单元的HD4830，采用DDR3显存的HD4850，以及采用DDR5显存的HD4870。这三者的性能自然是不一样的，但正如AMD的核心命名，显卡名称越大的，性能越强。

RV770核心衍生出3款产品

　　这种同一种显卡核心产生不同显卡的做法，我们通常称为屏蔽，或者俗气点：阉割。其主要原因在于显卡核心的体质。无论是生产什么产品，总会出现产品特别优秀的，良好，不合格，这三种规格。而产品特别优秀的，一般用来做高端的显卡，例如HD4870，良好则是HD4850，至于不合格的产品，也不要浪费，我们屏蔽掉一些，拿来做HD4830也是可以的。于是，一款显卡核心，就有了三个名字。
　　至于Nvidia的G200核心，则在这点上体现得更为明显。一个核心，在工艺改良前后，总共产生了6个型号。GTX260
　　2：马甲
　　所谓的马甲，主要是指本质上相同，但是名称却有非常多这种现象。这种“马甲”，在显卡业界也是存在的。
　　例如Nvidia的G92核心，它衍生出非常多的型号，例如8800GTS，8800GS，8800GT，9600GSO，9800GT，9800GTX，9800GTX+，GTS 250。这当中自然有通过屏蔽而产生的型号，但也有不少是核心一点都没变化，换了个名称继续卖。

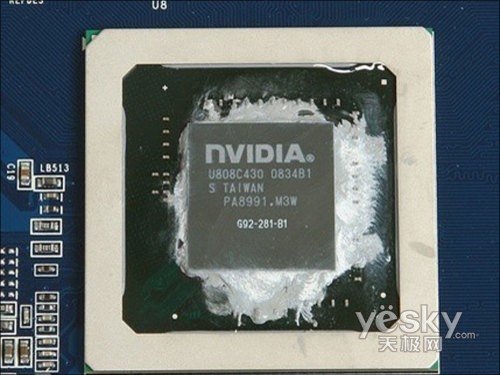

马甲众多的G92核心

　　8800GTS=9800GTX=9800GTX+(改良工艺)=GTS 250
　　8800GS=9600SGO
　　8800GT=9800GT
　　这种换马甲继续卖的性能，我们可以认为是Nvidia的一种市场策略，但消费者们也要明晰，不要被型号的提前而蒙蔽了。
　　综合来看，显卡的性能排名如下：
　　AMD：HD4350〈HD4550〈HD4650〈HD4670〈HD4830〈=HD4750〈HD4850〈=HD4770〈=HD4860〈HD4870〈HD4890〈HD4870X2
　　Nvidia：9600GSO〈9600GT〈9800GT〈9800GTX+=GTS 250〈GTX260〈GTX260+〈GTX 275〈=GTX280〈GTX285〈GTX295
　　识别显存慎防太监卡
　　除了看核心之外，我们也需要通过看显存规格来确定显卡的性能。
　　1：显存类型：例如GDDR2，DDR3，GDDR3，GDDR4，GDDR5。越高级别的显存意味着速度越快，因此我们在选择显卡的时候，绝对要抛弃掉GDDR2，选择主流的GDDR3或者更高级别的GDDR5。
　　PS：DDR3和GDDR3是不一样的哦。

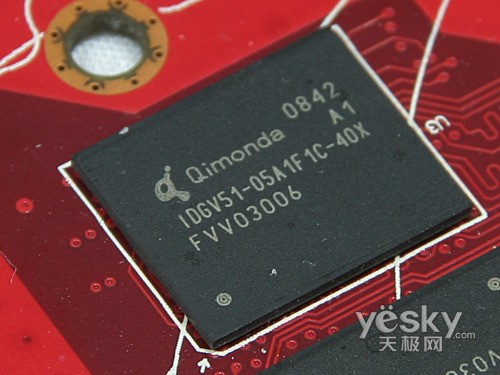

GDDR5的显存

　　2:位宽(Bit)：例如64Bit，128Bit，256Bit。位宽简单点就等于我们网络的带宽。1M，2M，4M。越大传输速度就越快。但是带宽也是受到显存速度的影响。例如256Bit的DDR3显存，在总带宽上甚至有可能不及DDR5显存的128Bit。
　　因此，我们可以粗略地认为：在显存相同情况下，位宽越大越好。显存级别高了，位宽可以适当降低。有些显卡的原生规格是256Bit，但是厂商却将其缩水到128Bit，这种显卡是绝对不能要的。
　　3:速度(ns)：是指显卡的读取速度。就是我们常看到的0.8NS，1.2NS.，这个数值是越低越好。
　　4:容量(**M)：
　　很多人问，512M的显存能不能带动我的22英寸显示器，或者说，我要看高清，是不是一定要大显存？其实容量只是显存的一个分支，说白了就等于你的硬盘容量，只是用来暂时性储存屏幕上的图像资源而已。当然，你的屏幕分辨率越高，你屏幕上的像素点，图像资源也就越多。自然所需的容量也就越多，但在通常情况下，即使是28寸显示器的分辨率，64M的显存也是足够的。
　　那问题就来了，为什么现在动辄1G，甚至2G的显存——理由是游戏。游戏本来是比较吃显存的，毕竟相比静态的桌面操作，游戏需要大量的渲染，大量的画面更替。而且如果开了抗锯齿选项，那么会消耗掉大量的显存，因此大显存是非常有必要的。
　　那么，通常情况下需要多少显存呢？因为AMD和Nvidia在渲染方式，显存管理上不一致，我们的建议是：512M显存对于A卡来说足够了，而N卡则建议700M以上的显存，最理想是1GB。
　　PCB布线分辨方法
　　说完性能，我们来看看做工。除了GPU和显存这两大要点外，PCB应该是排在第一位的。如果一块显卡连电路都设计不好的话，用再好的电容和散热器也是没有意义的。
　　目前市面上的显卡PCB层次分4种：低端的4层—6层。中端6层—8层。高端的8层—10层。但是是10层的PCB通常都极少会出现在市面上。
　　PCB这东西，只要是同样的显卡核心，通常情况下都是从10层或者8层往下面缩。从工业角度来看这叫做降低成本，但从消费者的角度来看，这就是缩水。说到工业级别降低成本，我们就不得不提同德和启亨这两家代工大厂。同德的特点就是，掌握了相当高的成本节约技术，可以将一张10层PCB的显卡通过不断改良，变成一张4层PCB的显卡。当然，10层变成4层，售价肯定是要降低不少，但电气性能也有所损耗，这个大家见仁见智了。下面，我们来分辨一下PCB的层数。

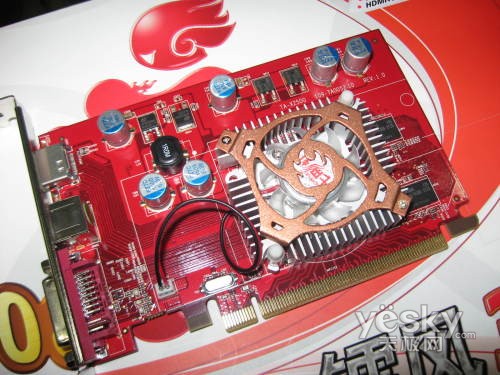

　　我们先看4层的PCB

4层PCB

　　4层PCB的显卡走线繁密、抗干扰性差。由于它的走线在表面。所以我们能看得特别清晰。

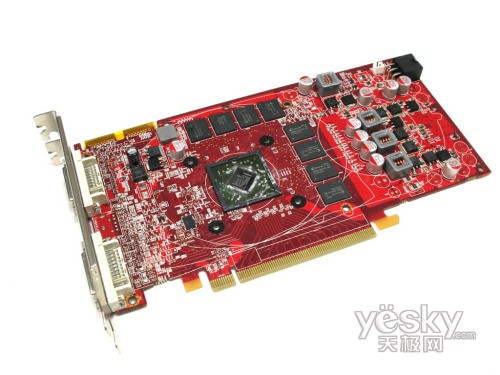

　　接着我们来看看6层的PCB，这是一张公版HD4750的显卡PCB，采用了6层PCB的设计。

6层PCB

　　由于是6层的PCB，所以分布在各层上的走线很少。更易于走线，同时发热量低，更适合超频，相互干扰的可能性也就越低。
　　同样，PCB层数的增加意味着内部设计电路的复杂，因此也意味着经过的优化越多！

　　12层PCB，它的特点是，背面铺满密密麻麻的电子元件，除了几条隐约的疏松走线之外，你也能猜到它的用料十足。
　　零配件用料选择
　　在我们认准了核心，显存，PCB层级后，上网看看显卡的做工也是相当有必要的。最基本的标准是，显卡面板PCB上的元件应排列整齐，焊点干净均匀，空焊越少越好。
　　而从零配件角度来看，直插式电容都能插到底，不应该东倒西歪。至于电容，最好是贴片式固态电容，金手指镀得厚，并且卡的边缘切割光滑。
　　基于零配件角度，我们主要有两种判断：
　　1：供电。

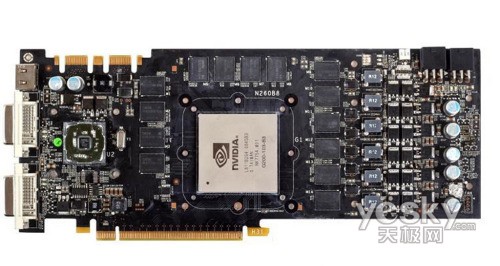

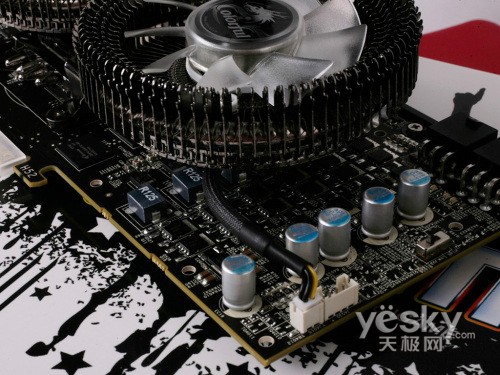

严谨的供电设计

　　显卡的供电决定了显卡的稳定性，一般而言，显卡的供电主要分为两块，一块是核心供电，另一块是显存供电。对于低功耗类显卡，2+1的显卡供电模式就足够了。保证2相的核心供电和1相显存供电。至于现在的主流显卡，通常都是3+1或者4+2相供电。如果大家发现供电部分缩水太严重，那就千万不要购买。
　　2：电容。
　　电容问题其实是老生常谈，但是不得不谈。电容是一种静态电荷存储介质(就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的情况下，刨除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征)，它的用途较广，它是电子、电力领域中不可缺少的电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中——说白了，就是让电流更加稳定。

全固态电容

　　一般来说，固态电容和液态电解的区别是，液态电解电容通常比较高，而且脑壳带有K型的防爆纹，无论这个电容外壳是不是铝的，只要带有防爆纹的，基本上可以认为是液态电解。最近有些厂商很喜欢拿液态电解的铝壳电容冒充固态电容来卖，而且比较黑心的，还不带防爆纹。
　　在笔者看来，显卡对电容的要求远远没有主板高，所以没必要完全考虑固态电容，当然，有就最好了。
　　散热器设计的合理性
　　地球人都知道，显卡温度过高会导致黑屏，重启。对于高频率和发热量大的显卡，必须拥有一套相当出色的散热系统才能保证显卡的稳定。
　　为什么说是一套散热系统而不是散热器，这当中也有原因的。在现阶段，尤其是高功耗显卡不断诞生，显卡的发热大户从传统的核心逐渐扩展到供电和显存，成为三个巨大热源。普通的散热器通常只能兼顾核心与显存，对供电部分比较忽略。但是巨大的电流通过供电区域，产生的热量也是不可以小看，因此，真正强大的散热器其实往往是那些可以兼顾全局的产品。

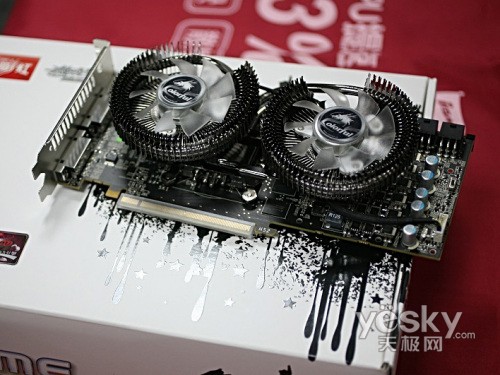

　　1：核心散热器。一般来说，核心散热器无非三种：开放式散热器，下吹热管散热器，一体化涡轮散热器。这三种产品都各有特色。

　　一款好的开放式散热器，它的鳍片会非常细密，切割也公整仔细。因为这样可以容纳更多热量，同时底部也平整光滑。

　　而下吹热管散热器主要工作要点是通过底部的纯铜来吸取热量，然后通过热管来引导热量到鳍片，风扇要求扇叶多便可以。

　　至于公版常用的一体化涡轮散热，它的特点也是相当明显：将热量封闭在显卡内，形成一个内部热循环，通过双槽散热，直接将热量于机箱背面排出。一体化散热的效率不是最高的，毕竟热量会缓慢积聚，但是这种散热设计可以确保热量尽可能少地在机箱逗留。
　　最后的总结：如何选购合适显卡
　　说到实际的选择环节，我们先将市面上的主流显卡进行一个性能对比。
　　9500GT〈HD4650〈HD4670〈9600GSO〈9600GT〈9800GT〈HD4830〈HD4750〈GTS 250〈HD4850〈HD4860〈HD4870〈GTX260+<=HD4890〈GTX275

　　通过上面的介绍，我们可以对如何选择一款好显卡做出定义：
　　1：核心性能在同价位产品中保持最优秀。例如499元价位上我们可以找到9600GSO，9600GT还有部分HD4830，根据上面的选择，自然优先选择HD4830。
　　2：显存速度最快。以9600GSO这款显卡为例，在核心相同的基础上，存在着1.0ns,1.4ns这种显存规格，选择1.0ns规格是个好主意。
　　3：显存容量保持合理。当一款同核心，同显存的显卡有着512M和1G的规格，根据需要选择合适的容量，因为按照定价，两者会相差一百元左右。但是256M的显卡基本上可以无视了，除非本身就定位低端。
　　4：在做工与价格上寻求平衡点。通路的产品一般都以缩水著称，而人们选择蓝宝，迪兰，XFX这些品牌就是为了更好的做工。笔者的建议是，根据自己的预算选择一个平衡点。不要因为做工而选择更低一级别的核心，但也不要为了苛求性能完全无视做工。
　　5：根据用途看准保修。显卡的保修通常只是一年，对于某些品牌可以承诺3年到5年。如果购买的时候就预料着要在恶劣的环境下使用，那么尽量选择比较长的保修。如果只是普通应用，在较好的做工为前提下，可以选择一年保修的品牌。

作者: じ☆ve-红魔 时间: 2009-9-22 13:32
9400GT飘过……明年差不多就该换了

作者: ljx1018 时间: 2009-9-22 13:36
nvdia近几年换马甲卖，太恶心了

作者: 冷乐映塘 时间: 2009-9-22 13:48
我的是geforce__8500呢？
为什么2010是good？？？
这个怎么样啊？？

作者: jinchundan 时间: 2009-9-22 14:08
学习贴留名以后慢慢看

作者: 皇皇 时间: 2009-9-22 14:12
a饭的广告么。。。。其实玩游戏n卡好点，对于很多游戏的兼容性来说，a卡也好，就是给游戏公司送的钱太少，优化的太差，如果你光玩实况买什么的都一样拉，随你的喜好，如果你要是还想玩玩蝙蝠侠，红色，bio5等诸多游戏，还是n卡更好一点。

作者: 风吹枫落 时间: 2009-9-22 14:32
如果只玩实况的话，显卡用不着太好的，K社还是比较宽容的

作者: yaming14 时间: 2009-9-22 14:59
9600GT飘过

作者: giuseppe 时间: 2009-9-22 15:05
确实是好扫盲贴:bz21:

作者: casanova 时间: 2009-9-22 15:08
不错的扫盲贴

其实当初没想到有这么多门道

作者: hlbzx1216 时间: 2009-9-22 15:11
9800暂时还行

作者: shrek9527 时间: 2009-9-22 15:20
太长了，顶

作者: 风吹枫落 时间: 2009-9-22 18:31

原帖由 hlbzx1216 于 2009-9-22 15:11 发表
9800暂时还行

如果只是玩实况的话，9800GT玩2012估计也还行:bz11:

作者: yiruibing 时间: 2009-9-22 18:33
9800GTX+飘过 LZ话不能这么说啊 E5200在1920*1080的分辨率下玩到2012高画我看就悬

作者: 风吹枫落 时间: 2009-9-22 18:41

原帖由 yiruibing 于 2009-9-22 18:33 发表
9800GTX+飘过 LZ话不能这么说啊 E5200在1920*1080的分辨率下玩到2012高画我看就悬

我的CPU是AMD2800+ 内存1.5G 显卡4650 测试BAD BAD OK OK 玩2010DEMO开高画质没问题，分辨率1024*768 太高了我没试过

作者: 1985liwei 时间: 2009-9-22 18:45
我的是8800GT 估计还能混段时间毕竟刚出来2000RMB买的

作者: 小樽 时间: 2009-9-22 18:46
9600GSO仍能堅持下去

作者: en.rui 时间: 2009-9-22 19:23
学习一下

作者: milan0625 时间: 2009-9-22 19:30
顶一下扫盲贴

作者: 每射必进 时间: 2009-9-22 20:06
呵呵.顶~~~~~

作者: 童虎大师 时间: 2009-9-22 20:14
楼主你的头像要注意了。最近四大天王常来。。。。
